建筑能耗监测系统

一、系统概述

建筑行业是全球能源消耗和碳排放的主要领域之一。据统计，建筑运行阶段的能耗占全社会总能耗的20%以上，且随着城镇化进程的推进和人们对室内环境舒适度要求的提高，这一比例仍在持续攀升。与此同时，能源价格的上涨和“双碳”目标的提出，使得建筑节能从“可选项”变成了“必答题”。建筑能耗监测系统应运而生，它通过部署智能计量仪表和数据采集设备，对建筑内的电力、水、燃气、供热/制冷等各类能源消耗进行实时监测、分类分项统计和深度分析，帮助管理者全面掌握能耗底数、识别用能浪费环节、评估节能改造效果、优化设备运行策略。本文将从系统架构、核心功能模块、技术特点和建设价值等方面，全面阐述建筑能耗监测系统的技术方案。

二、核心应用场景

建筑能耗监测系统的应用覆盖了各类建筑场景。在大型公共建筑场景中，商场、医院、学校、写字楼等建筑用能密度高、用能形式复杂，系统通过分项计量识别空调、照明、电梯、插座等不同终端的能耗占比，发现高耗能设备和异常用能时段。在政府办公建筑场景中，系统服务于公共机构的节能考核，通过单位面积能耗对标和同比环比分析，评估节能目标完成情况。在工业园区场景中，系统对厂房的生產用电、办公用电、宿舍生活用电进行分户计量，为内部核算和成本分摊提供数据依据。在酒店场景中，系统监测客房、餐厅、会议室、洗衣房等不同功能区的用能情况，结合入住率数据分析能耗合理性。在数据中心场景中，系统重点监测IT设备用电和制冷系统用电，计算PUE值（电能利用效率），指导制冷策略优化。在节能改造场景中，系统在改造前后持续采集数据，量化评估节能措施的實際效果。

三、核心功能模块

1. 计量仪表与数据采集模块

计量仪表是能耗监测系统的基础感知层。电力监测采用智能电表，可测量三相电压、电流、有功功率、无功功率、功率因数、有功电能等参数，根据被测回路特性选择直接接入或经电流互感器接入。水流量监测采用远传水表，包括脉冲式水表和直读式水表，可监测冷水、热水、中水的累计流量和瞬时流量。燃气监测采用远传燃气表，适用于天然气、煤气的用量监测。热冷量监测采用热量表，由流量计和配对温度传感器组成，根据进出水温差和流量计算消耗的热量或冷量。数据采集器通过RS-485总线、M-Bus总线或无线方式连接各计量仪表，按照设定的采集周期（如15分钟、1小时）读取仪表数据，经过协议解析、数据校验和时间戳标记后，通过4G/5G、以太网或Wi-Fi上传至中心服务器。

2. 能耗分项计量模块

分项计量是能耗监测的核心方法论。该模块按照用能设备的用途将总能耗拆分为若干子项。电力分项通常包括：照明插座用电（室内照明、插座、室外景观照明）、空调用电（冷热源机组、空调水泵、风机盘管、新风机组）、动力用电（电梯、给排水泵、通风风机）、特殊用电（数据中心机房、厨房设备、医疗设备）和其他用电。用水分项包括生活冷水、生活热水、绿化灌溉、空调补水、消防用水等。燃气分项包括厨房用气、锅炉房用气、直燃机用气等。热冷量分项包括供暖热量、供冷冷量以及各分区或各楼层的热量/冷量分配。分项计量的数据颗粒度决定了后续分析的有效性，通常要求照明、空調、动力等主要分项实现独立计量，且计量覆盖率不低于总用电量的85%。

3. 实时监测与告警模块

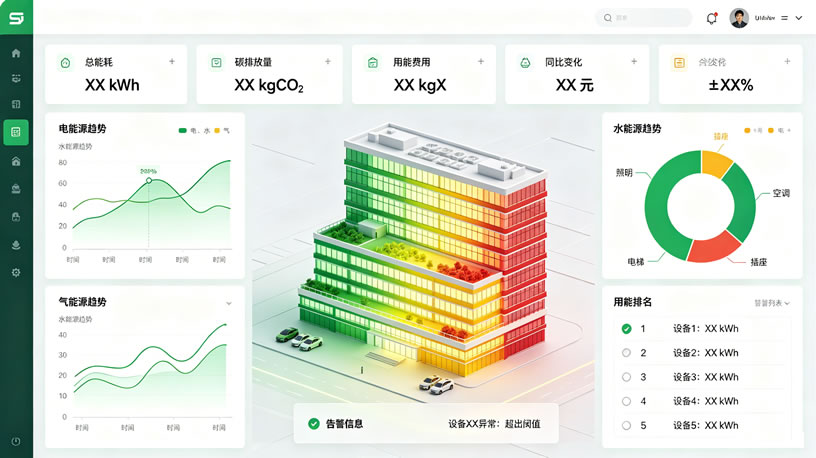

实时监测模块提供能耗数据的动态展示。仪表看板以卡片形式展示所有接入仪表的实时读数和最新上传时间，支持按区域、按分项、按仪表类型筛选。趋势曲线以折线图形式展示指定时间段内能耗的变化趋势，支持多仪表对比展示，如同时展示A栋和B栋的瞬时功率曲线。告警管理支持设置能耗阈值告警（如瞬时功率超过设定上限）、变化率告警（如功率突增超过设定百分比）、通讯中断告警（仪表连续多个周期未上传数据）、异常用量告警（非工作时间仍有明显能耗）。告警触发后通过短信、App推送、大屏弹窗等方式通知相关人员。用能异常识别通过算法自动检测节假日忘关设备、下班后未关灯、管网跑冒滴漏等常見浪费行为。

4. 能耗统计与报表模块

能耗统计模块将原始数据加工为管理可用的信息。统计周期支持时、日、周、月、季、年以及自定义时间段，统计指标包括累计用量、平均功率（或平均流量）、最大/最小值及发生时间、同比（与去年同期对比）、环比（与上一周期对比）。能耗报表支持按建筑整体、按区域（楼层/部门/车间）、按分项（照明/空调/动力）、按仪表等多个维度生成，输出格式支持Excel、PDF、HTML等。对标分析将当前建筑的能耗指标与国家标准（如《民用建筑能耗标准》GB/T 51161）、行业平均值、自身历史最优值进行对比，评估用能水平。单位面积能耗（kWh/㎡或kgce/㎡）和人均能耗是常用的对标指标。账单核对功能将监测系统计量的总用电量与电力公司账单进行比对，差异超过设定阈值时自动提醒，帮助发现计量异常或账单错误。

5. 能源流向与损耗分析模块

该模块帮助管理者直观了解能源从入口到最終消耗的路径和损耗情况。能源流向桑基图以可视化方式展示能源从总引入到各分项、再到终端设备的逐级分配过程，箭头的宽度代表能量大小，损耗环节一目了然。管网平衡分析适用于水系统和风系统，通过监测各支管和末端的流量与设计流量对比，判断系统水力失衡情況，失衡会导致部分区域过冷/过热而其他区域达不到效果，造成能源浪费。夜间待机能耗分析识别建筑在非工作时段的基本能耗（也叫“基线能耗”），待机功耗过高可能意味着大量设备未正常关闭，是节能管理的重点对象。跑冒滴漏检测通过对比总表与各分表之和的差异（即“不平衡率”），发现管网泄漏或计量异常。

6. 节能诊断与优化建议模块

节能诊断模块将数据分析转化为可执行的行动建议。空調系统诊断基于室外温度和建筑负荷的变化规律，评估空调主机的运行效率（COP、EER）、冷冻水出水温度的设定合理性、冷却塔的散热效果等，建议调整主机台数控制策略、优化冷冻水出水温度设定值。照明系统诊断根据建筑功能区的照度标准和实际使用时段，建议走廊、地下车库等区域加装感应开关，或根据日出日落时间动态调整庭院灯的开关时间。电梯系统诊断分析电梯的空驶率和待机能耗，建议高层建筑采用群控策略减少空驶，低使用率时段关闭部分电梯。可再生能源诊断对于安装了光伏或光热系统的建筑，监测发电量/产热量与实际消纳量，评估可再生能源的贡献率。系统根据诊断结果生成节能潜力评估报告，以经济性指标（投资回收期）排序各项建议，辅助管理者决策。

7. 节能考核与公示模块

该模块服务于节能目标责任制。用能指标将年度节能目标分解为月度或季度指标，下达到各部门或各责任人。考核看板实时展示实际能耗与指标对比的完成进度，红色预警表示超指标，绿色表示正常。能耗排名对同一建筑内的不同部门、同一集团下的不同建筑的能耗进行排名，产生正向竞争压力。能耗公示通过信息发布屏或内部网站面向全员公示能耗情况，提高全员的节能意识。碳排放在线计算基于能耗数据和相应的碳排放因子（电力采用区域电网排放因子、燃气采用单位热值含碳量），实时计算建筑运行阶段的碳排放量，服务于碳达峰碳中和的进度跟踪。

8. 系统配置与管理模块

系统配置模块负责系统的初始化设置和维护管理。建筑信息配置建筑名称、建筑面积、建筑类型（办公/商场/医院/学校/酒店等）、建成年代、围护结构信息等基础档案。仪表台账管理所有接入仪表的编号、型号、量程、倍率、安装位置、通信地址、校准日期等信息。分项关系配置将每个仪表关联到具体的能耗分项（如某电表属于“照明插座-照明”分项），保证统计口径的正确性。采集配置设置每个仪表的采集周期、上传周期、报警阈值等参数。数据补录功能当仪表故障或通信中断导致数据缺失时，支持人工补录数据以保证统计完整性。

四、技术特点

建筑能耗监测系统在技术实现上具有以下特点。数据采集的可靠性是关键——大量分散的计量仪表和复杂的现场通信环境（强电干扰、长距离传输）要求采集设备具备断点续传能力，网络恢复后自动补传历史数据，同时具备通信状态自诊断功能。数据校验与清洗必不可少——原始数据中可能包含因仪表故障、通信干扰、停电等产生的异常值（突变为零、突变大幅超出量程），系统需要通过阈值过滤、变化率校验、与历史数据的横向对比等算法自动识别并标记异常数据，避免污染统计结果。多计量单位换算方面，系统需要将电力（kWh）、水（m³）、燃气（Nm³）、热/冷量（kWh或GJ）统一折算为吨标准煤（tce）或碳排放量（kgCO₂），以便进行综合能耗分析，折算系数需根据国家标准动态配置。系统扩展性方面，采用模块化设计，新增计量仪表只需在系统中添加设备并配置通信参数即可，无需修改底层程序。

五、功能列表一览

模块 主要功能

计量采集 智能电表/水表/燃气表/热量表、数据采集器、协议解析、断点续传

分项计量 照明插座、空调、动力、特殊用电、用水分项、燃气分项、热冷量分项

实时监测 仪表看板、趋势曲线、参数列表、告警管理、用能异常识别

统计报表 多周期统计、同比环比、多维报表导出、对标分析、账单核对

流向损耗 桑基图、管网平衡分析、夜间待机分析、跑冒滴漏检测

节能诊断 空调/照明/电梯诊断、可再生能源评估、潜力测算、优化建议

节能考核 指标分解、考核看板、能耗排名、碳排放在线计算、能耗公示

系统配置 建筑信息、仪表台账、分项配置、采集配置、数据补录

六、系统价值

建筑能耗监测系统的建设为建筑业主和运营管理方带来的价值是多方面的。在成本控制层面，“无法衡量就无法管理”——只有将能耗数据量化到分项、分区域、分时段，管理者才能发现真正的浪费环节并采取针对性措施。实际案例表明，部署能耗监测系统并配合优化管理，建筑物可实现5%至15%的综合节能率，对于能耗费用高昂的大型公共建筑，每年可节省数十万元甚至上百万元的能源开支。在设备运维层面，能耗数据的异常波动往往是设备故障的早期信号——水泵效率下降会导致耗电量升高、制冷剂泄漏会导致主机耗电量异常，系统可以提前预警避免故障扩大。在合规与评级层面，多地政府已要求大型公共建筑强制安装能耗监测系统并上传数据至政府平台，系统合规性是项目审批和运营许可的前置条件；良好的能耗表现也是LEED、绿色建筑评价标识等认证的重要加分项。在碳资产管理层面，系统提供的碳排放数据为参与碳交易、编制ESG报告（环境、社会及治理报告）提供了量化依据。建筑能耗监测系统不仅是节能的工具，更是建筑精细化管理能力的重要标志，它让能源从一笔模糊的“糊涂账”变成可量化、可分析、可优化的清晰数据流。
